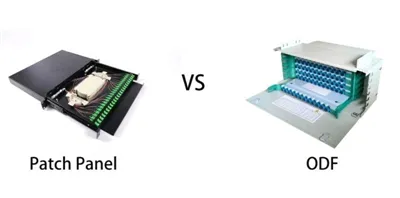

Além da superfície: por que um ODF é mais do que apenas um grande patch panel

O que um Patch Panel faz: a interface visível

O que um patch panel normalmente inclui:

• Portas do adaptador para conexão-cruzada

• Ancoragem básica de cabos

• Um formato compacto-com economia de espaço



O que um patch panel normalmente não inclui:

• Proteção de emenda permanente para cabos alimentadores

• Armazenamento organizado para excesso de fibra

• Montagem-integrada para divisores PLC

• Vedação de entrada de-vários cabos para cabos de-diâmetro grande

• Capacidade escalável além da contagem fixa de portas

Para ambientes simples-como um único rack de equipamentos em um data center ou um pequeno armário de telecomunicações-um patch panel costuma ser a ferramenta certa. Ele fornece uma interface limpa sem complexidade desnecessária.

Mas quando um patch panel é usado em uma função que exige mais, as limitações se tornam aparentes rapidamente.



O que um ODF faz: o sistema completo

Um ODF não é um componente único. É uma estrutura-um sistema completo projetado para gerenciar todo o ciclo de vida da fibra em um nó central da rede. Onde um patch panel fornece um ponto de conexão, um ODF fornece um lar.

Aqui estão os cinco recursos que distinguem fundamentalmente um ODF de um patch panel:

1. Proteção de emenda integrada

Em qualquer rede externa da planta, os cabos de alimentação que entram em um escritório central ou ponto de distribuição devem ser permanentemente emendados em rabichos que se conectam às portas do adaptador. Essas emendas são os pontos mais críticos-e mais vulneráveis-da rede.

Um patch panel não permite emenda. As emendas devem ser feitas em outro lugar, geralmente em gabinetes de emenda separados montados em algum lugar do rack, criando uma instalação desconectada e confusa.

Um ODF, entretanto, inclui bandejas de emenda dedicadas construídas diretamente na estrutura. Essas bandejas protegem cada emenda de fusão com mangas termorretráteis-, organizam-nas para facilitar a identificação e protegem-nas contra vibrações e movimentos. O resultado é uma solução limpa e integrada onde a emenda e a terminação convivem em um sistema.

2. Armazenamento de fibra frouxa

Os cabos de fibra óptica nunca chegam exatamente no comprimento certo. Sempre há uma folga extra que deve ser armazenada-cuidadosamente enrolada, protegida contra dobras e mantida no raio de curvatura adequado para evitar micro-dobras que causam perda de sinal.

Um patch panel não tem espaço para armazenamento livre. O excesso de fibra acaba enrolado frouxamente atrás do rack, muitas vezes preso com fita adesiva ou amarrado com zíper-de maneiras que violam os requisitos de raio de curvatura.

Um ODF é projetado com armazenamento organizado integrado. Carretéis, guias e bandejas de armazenamento dedicadas permitem que os técnicos enrolem e protejam o excesso de fibra de maneira organizada, mantendo o raio de curvatura adequado e protegendo a fibra contra danos futuros de manuseio.

3. Montagem de divisor integrado

As redes FTTH e FTTx dependem de divisores PLC para distribuir um único sinal óptico para vários usuários. Esses divisores-sejam 1x2, 1x4, 1x8, 1x16 ou 1x32 precisam ser alojados, protegidos e organizados no ponto de distribuição.

Um patch panel não tem provisão para divisores. Muitas vezes são montados externamente com suportes ou simplesmente deixados soltos dentro dos gabinetes, criando confusão e aumentando o risco de danos durante a manutenção.

Um ODF inclui slots de montagem de divisores dedicados, projetados para acomodar com segurança módulos divisores PLC padrão. Os divisores deslizam no lugar como painéis adaptadores, criando uma instalação limpa e profissional que é fácil de manter e dimensionar.

4. Gerenciamento profissional de entrada de cabos

Em um ponto de distribuição central, vários cabos alimentadores-de grande diâmetro entram na estrutura vindos de fora das rotas da planta. Esses cabos possuem elementos de resistência à tração significativos (fios de aço ou aramida) e devem ser devidamente ancorados para evitar que a tensão atinja as delicadas fibras internas.

Um patch panel normalmente oferece pequenos orifícios de entrada de cabos com alívio de tensão mínimo-adequado para cabos de ligação internos, mas não para cabos de alimentação externos de plantas.

Um ODF é projetado com sistemas robustos de entrada de cabos. Braçadeiras-para serviços pesados, ilhós de vedação e pontos de fixação de membros de resistência dedicados garantem que cada cabo de entrada esteja devidamente ancorado, vedado contra poeira e umidade e protegido contra forças de tração.

5. Capacidade escalável

Um patch panel possui densidade de porta fixa: 24 portas em 1U, 48 portas em 2U. Se precisar de mais capacidade, adicione outro painel-e outro, e outro-criando uma pilha de unidades separadas com entradas de cabos separadas e gerenciamento separado.

Um ODF é projetado para escalar. Bandejas modulares, painéis adaptadores intercambiáveis ​​e estruturas expansíveis permitem que a capacidade aumente de 24 fibras para 144, 288 ou até mais-tudo em um sistema único e unificado. Quando a capacidade precisa aumentar, você adiciona módulos, e não estruturas totalmente novas.



Por que a distinção é importante na prática

Escolher um patch panel quando você realmente precisa de um ODF leva a uma série de problemas operacionais:

• Emendas deixadas desprotegidas-expostas a poeira, umidade e distúrbios acidentais

• Fibras frouxas enroladas aleatoriamente-criando micro-curvas que degradam a qualidade do sinal

• Divisores montados com fita ou braçadeiras-um pesadelo de manutenção esperando para acontecer

• Pontos de entrada de cabos não vedados-permitindo a entrada de poeira, umidade e até mesmo pragas

• Expansões de capacidade que exigem estruturas totalmente novas,-criando uma colcha de retalhos de equipamentos incompatíveis

Esses atalhos não economizam dinheiro. Eles transferem os custos da aquisição inicial para operações de longo-prazo: falhas mais frequentes, horas de solução de problemas mais longas, maior risco de interrupções de serviço e eventual substituição de infraestrutura que nunca foi projetada para sua função real.



Uma regra prática

Use um patch panel ao terminar cabos em um único rack ou gabinete, onde todas as emendas, armazenamento livre e divisão são tratadas em outro lugar-geralmente em um ODF separado ou gabinete de emenda.

Use um ODF ao gerenciar o ponto de distribuição central de uma seção de rede-onde os cabos alimentadores entram pelo lado de fora, as emendas são feitas, os divisores são alojados e as fibras são organizadas para serviço-de longo prazo em vários locais downstream.

Resumidamente:um patch panel é um componente projetado para uma função específica e limitada. Um ODF é um sistema projetado para servir como o coração da sua rede de distribuição de fibra.
