Caixa de terminal de fibra óptica

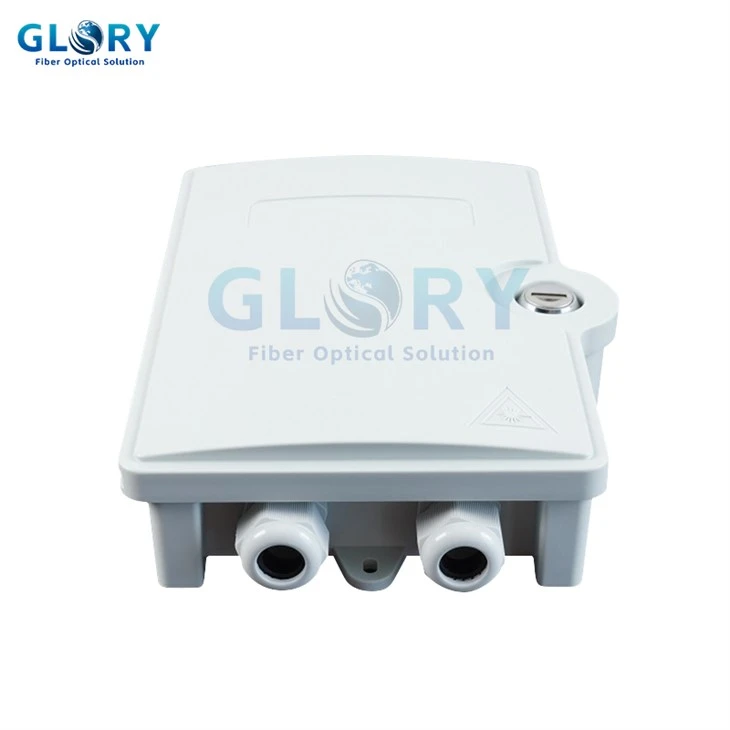

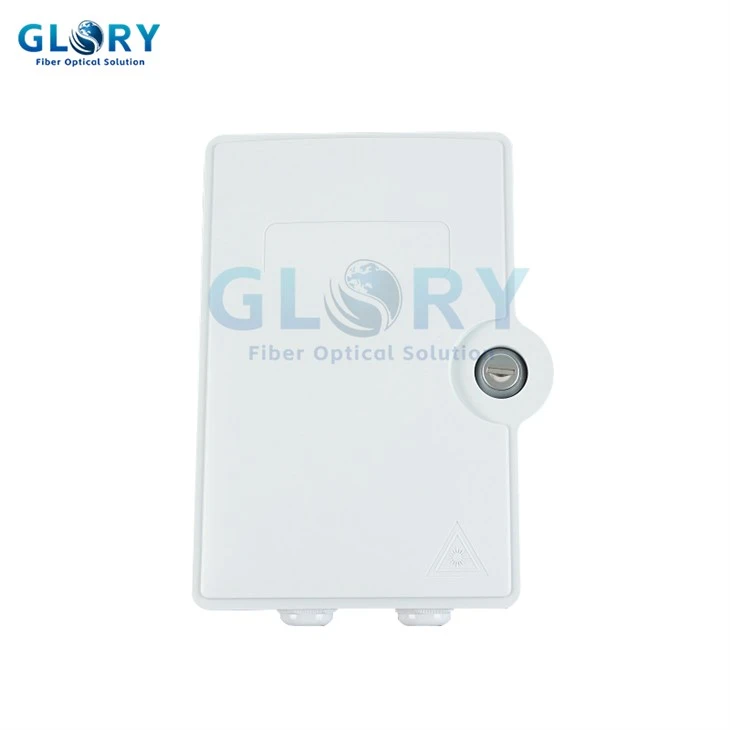

Caixa de terminal de fibra óptica IP55 FTTH



As caixas de terminais de fibra óptica (FTBs), como o modelo GL-DW-2, são interfaces críticas nas redes FTTH, principalmente para conexões de cabos externos. Eles servem para distribuir e proteger os links de fibra óptica, atuando como ponto de terminação para o cabo de fibra do lado da linha. Dentro do FTB, o cabo óptico de entrada é protegido e suas fibras principais são então conectadas a tranças de fibra por meio de splicing de fusão. Essa caixa funciona essencialmente como o equivalente óptico do MDF em trocas telefônicas.

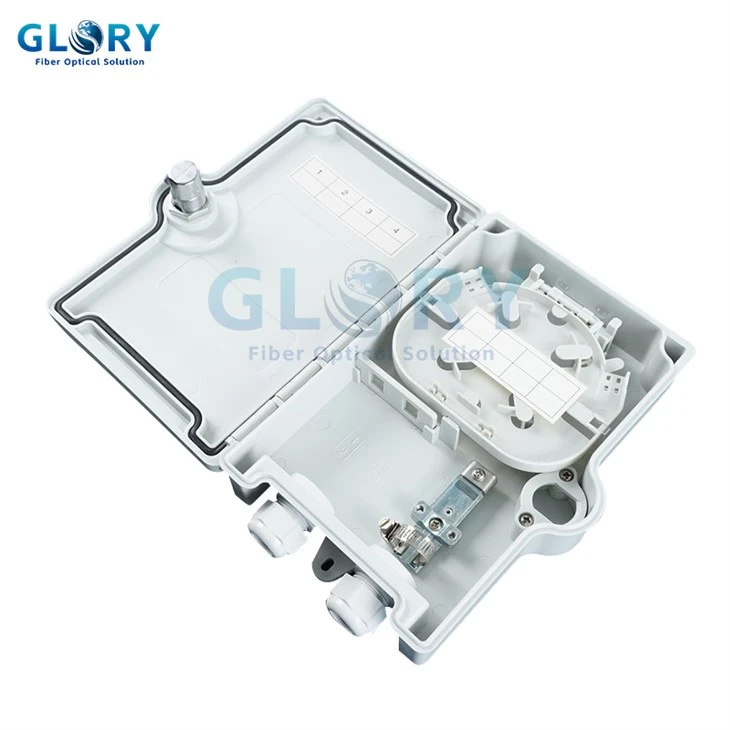

Internamente, a caixa de terminal abriga cassetes de emenda que fornecem proteção para as delicadas emendas de fusão entre as fibras de cabos e os tranças. Além do término e do splicing, a caixa de terminal de fibra óptica fornece funções essenciais: ele armazena com segurança qualquer excesso de comprimento do cabo óptico do lado da linha e dos tranças de saída, oferece um ambiente seguro para a organização de fibras e serve como um ponto para redirecionar cabos de fibra óptica em direção à estrutura de distribuição de fibra.



Esquema da caixa de terminal de fibra:

Especificações:



Nome do item	Caixa de terminal de fibra óptica GL-DW-2
Tamanho (mm)	208×153×52
Cor	Cinza
Portas de cabo	1 entrada e 1 saída Adequado para cabo de fibra φ6-12mm e cabo macio
Grau de proteção	IP55
Capacidade de emenda de fibra	4 núcleos
Montagem do adaptador	2 pcs sc ou lc duplex
Conjunto de divisor	1 PCE 1x4 Micro PLC Splitter
Aplicativo	Montagem da parede
Caixa interna (mm)	156 × 55 × 220 (1 peça)
Caixa externa (mm)	460 × 35 × 590 (40 PCs)



Características:



• O corpo é feito de plástico de engenharia de alta qualidade para uma boa força.
• Apresentando uma trava especialmente em formato, a caixa de terminal de fibra óptica se abre facilmente, mantendo um bom desempenho à prova d'água, tornando-o adequado para ambientes naturais internos e externos.
• Um plugue de vedação de borracha independente para cabos suspensos garante melhor desempenho à prova d'água.

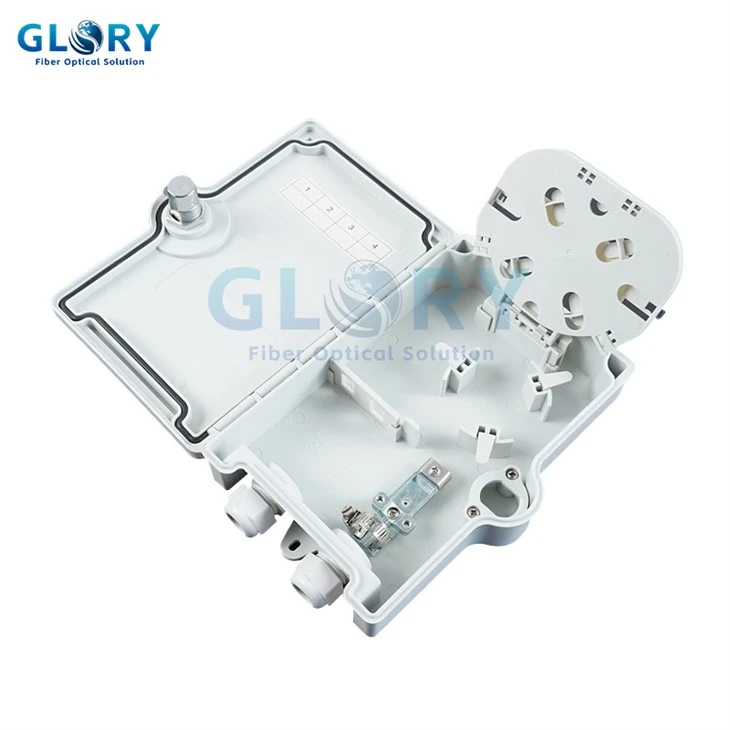

• O design de compartimento duplo permite fácil instalação e manutenção, com áreas de fusão e terminação completamente separadas.



Desenho de dimensão:

SEALs opcionais:

O divisor de PLC pode ser instalado, estão disponíveis o divisor 1x2 e 1x4 Mini PLC, a estrutura para corrigir o divisor é a posição seguinte.

Diagrama de instalação:



A caixa do terminal de fibra óptica é principalmente montada na parede. O painel frontal deve ser facilmente acessível, pois os cabos entram a partir da parte inferior. O kit de montagem da parede é um kit padrão.
